elastyczne, wodoszczelne przekrycia szczelin dylatacyjnych.
Asfaltowe przekrycie dylatacyjne stanowi odcinek nawierzchni o specjalnej konstrukcji przenoszącej zarówno obciążenia wywołane naciskami kół pojazdów, jak i kompensującej odkształcenia poziome i pionowe, wywołane przemieszczeniami krawędzi szczeliny dylatacyjnej obiektu mostowego.
Jest to najprostsze, najtańsze i najszybsze do wykonania zabezpieczenie przerw dylatacyjnych w mostach o małej i średniej rozpiętości.
Dylatacje TARCO zabezpieczają nawierzchnię obiektów mostowych przed uszkodzeniami, wynikającymi z ruchów termicznych, drgań i przemieszczeń, spowodowanych ugięciami konstrukcji przęseł. Zabezpieczają również strefy przydylatacyjne przed napływem wody opadowej, środków odladzających i innych zanieczyszczeń z powierzchni jezdni oraz z poziomu izolacji.
Przekrycie dylatacyjne typu TARCO jest wykonywane bezpośrednio na obiekcie mostowym. Zbudowane jest z grysów łamanych frakcji 16/25mm ze skał magmowych oraz lepiszcza TARCOMASTIC, wykonanego na bazie asfaltu modyfikowanego z dodatkiem polimerów, wypełniaczy oraz substancji powierzchniowo-czynnych. Wymiary przekrycia dobierane są indywidualnie dla każdego obiektu

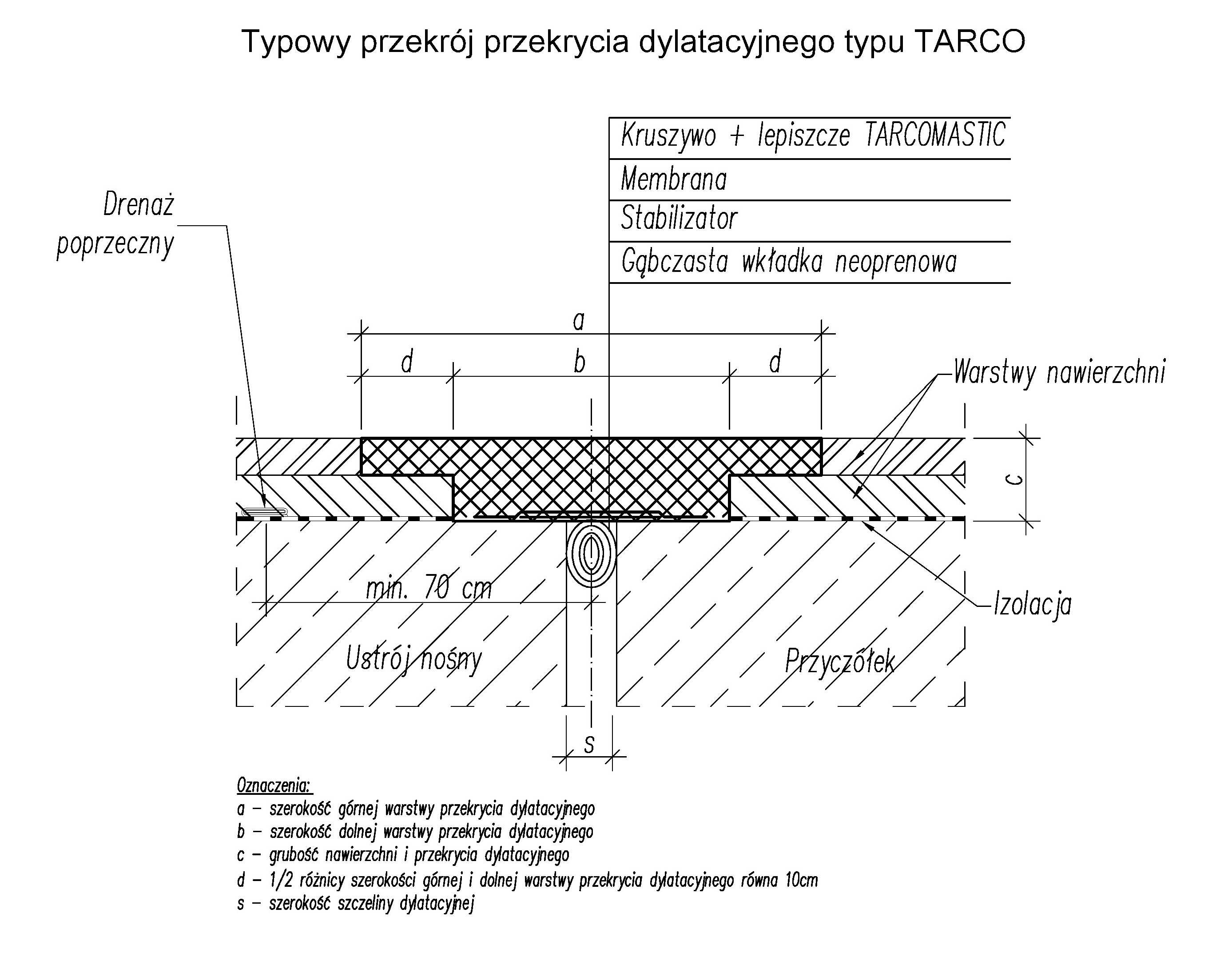

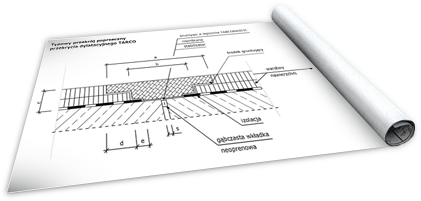

Elementy składowe przekrycia:
- Koryto przekrycia dylatacyjnego typu TARCO – przestrzeń w nawierzchni w formie schodkowej z odsadzkami, symetrycznie względem szczeliny dylatacyjnej.
- Stabilizator – blacha aluminiowa lub stalowa. Zamyka szczelinę dylatacyjną od góry, podtrzymuje szkielet przekrycia dylatacyjnego.
- Membrana – taśma z PCW-P lub EPDM odporna na wysoką temperaturę i charakteryzująca się małym współczynnikiem tarcia.
- Masa zalewowa TARCOMASTIC – elastyczna masa bazująca na substancjach bitumicznych – stanowi lepiszcze wypełnienia.
- Kruszywo – bazaltowe lub granitowe o uziarnieniu 16/25. Pełni rolę szkieletu wypełnienia.
- Gąbczasta wkładka neoprenowa – umieszczona w szczelinie dylatacyjnej zabezpiecza przed wypływem gorącej masy zalewowej z koryta.

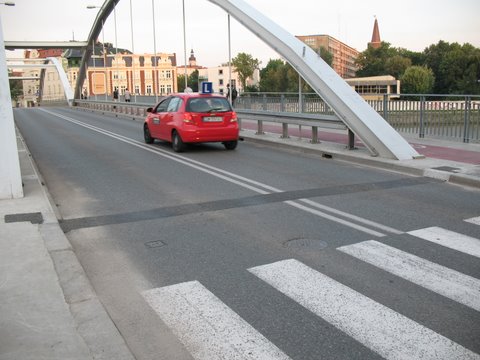

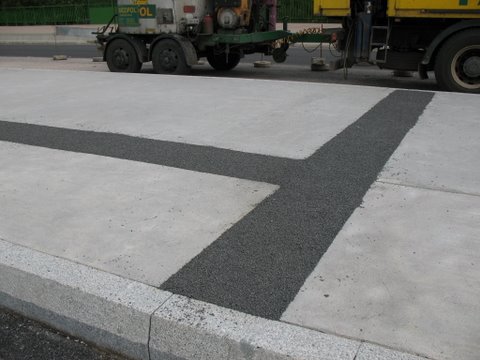

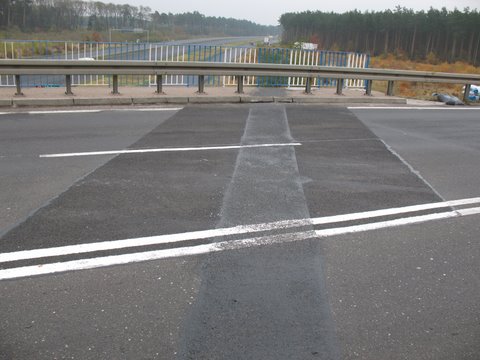

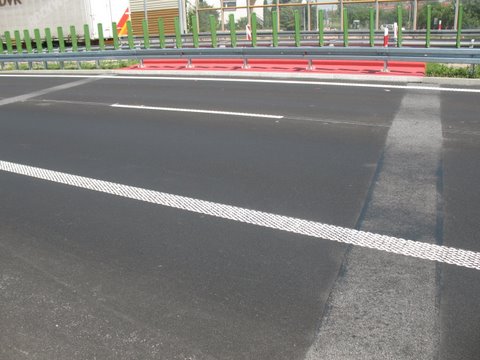

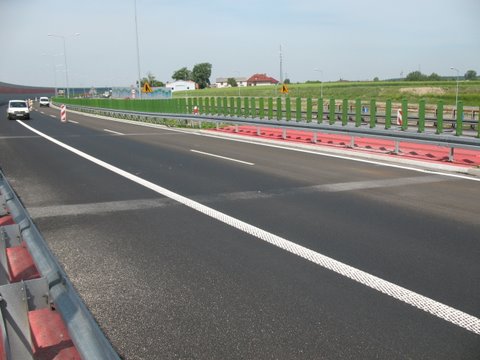

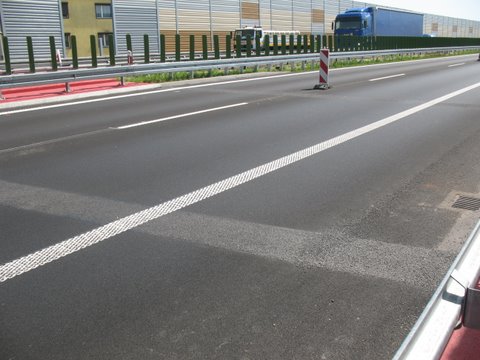

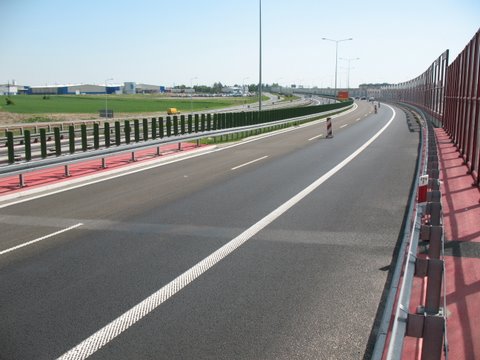

przekrycia dylatacyjne TARCO
powiększ
Przekrycia dylatacyjne typu TARCO wykonuje się według następującej kolejności robót:
- prace przygotowawcze (wytyczenie przebiegu dylatacji, organizacja ruchu itp.)

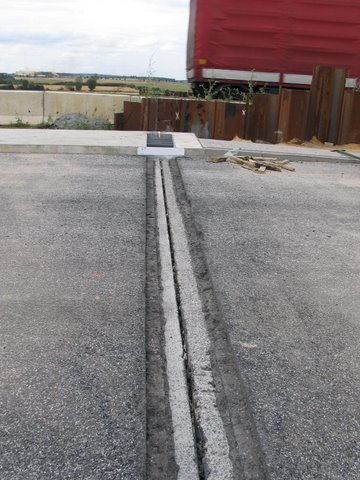

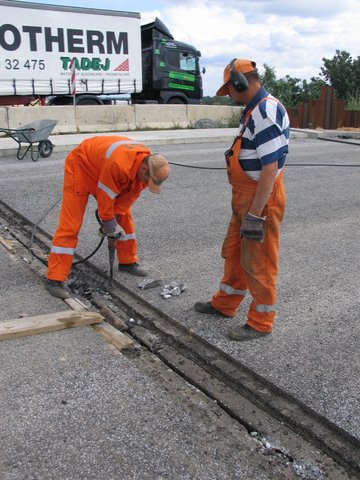

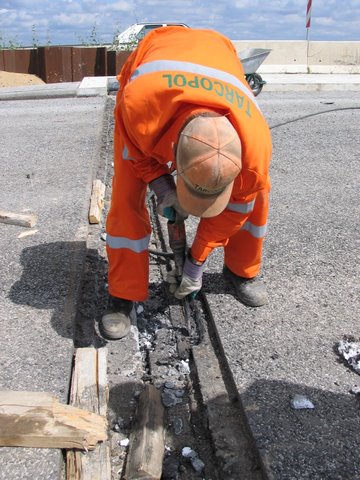

- wycięcie w nawierzchni zaprojektowanego koryta
- oczyszczenie koryta i osuszenie gorącym, sprężonym powietrzem, piaskowanie jego powierzchni
- ponowne oczyszczenie wypiaskowanego koryta sprężonym powietrzem
- założenie muf na ewentualnych rurach osłonowych znajdujących się w chodniku
- zapewnienie odwodnienia z poziomu izolacji (sączki ,drenaże)
- zabezpieczenie szczeliny dylatacyjnej gąbczastą wkładką neoprenową

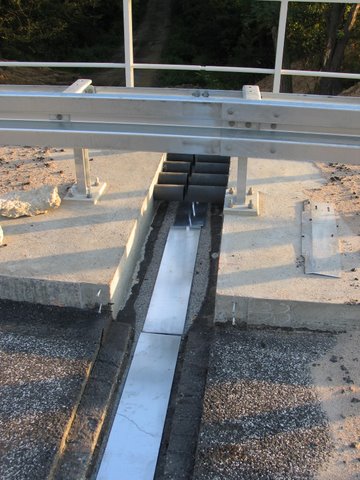

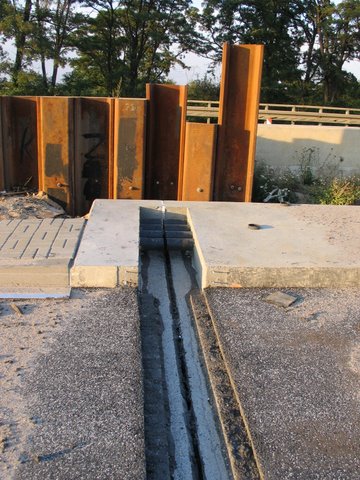

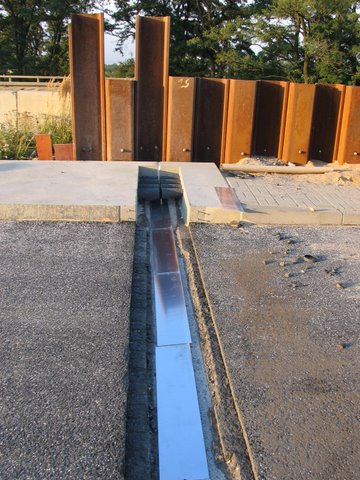

- ułożenie symetrycznie wzdłuż szczeliny dylatacyjnej stabilizatora
- ponowne posmarowanie szczeliny wraz ze stabilizatorem masa zalewową

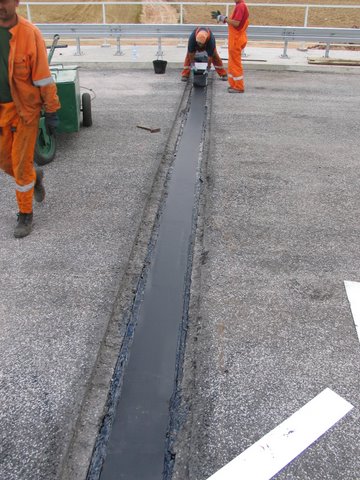

- ułożenie membrany symetrycznie względem szczeliny

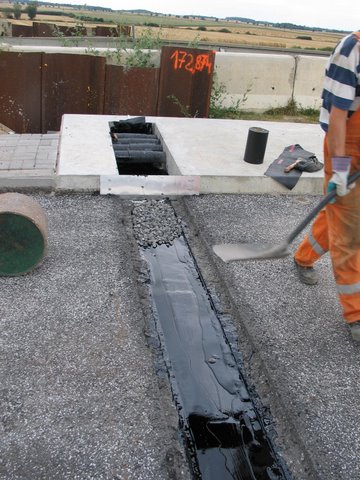

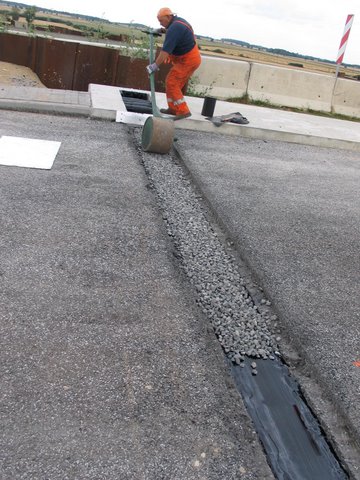

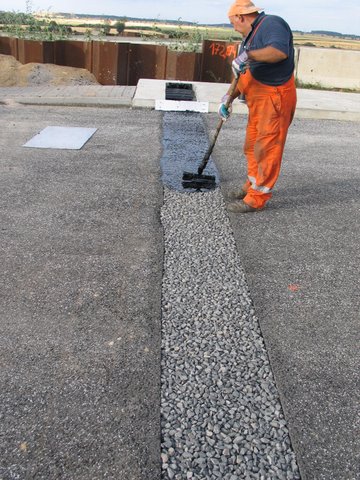

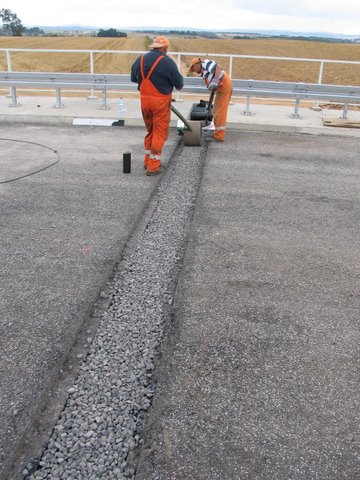

- wypełnienie koryta na przemian odpowiednio rozgrzaną masą zalewową i gorącym kruszywem tak aby masa zalewowa wypełniła wszystkie przestrzenie

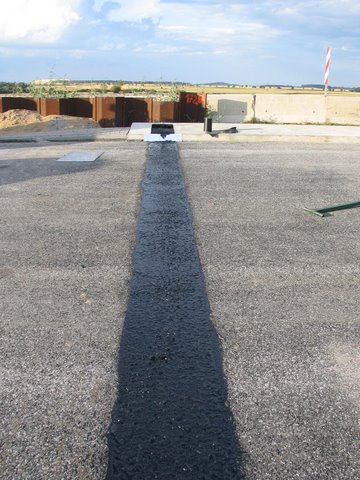

- po dokładnym spenetrowaniu kruszywa (najczęściej następnego dnia) wylanie ostatniej warstwy masy z posypaniem kruszywem
- uzupełnienie krawężników z wypełnieniem szczelin masa elastyczna

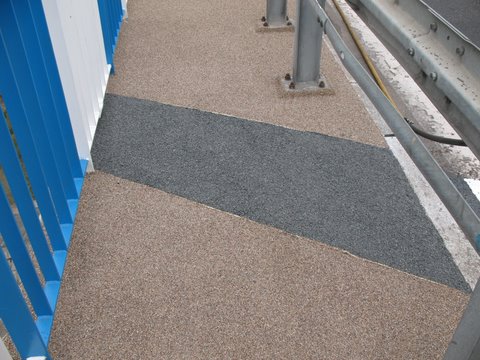

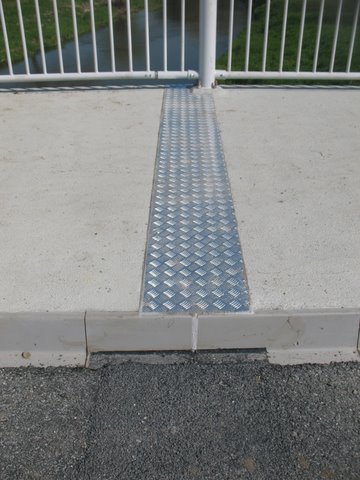

- odtworzenie konstrukcji chodnika nad dylatacją według indywidualnego opracowania
